چاه ارت یا چاه ارضای زمینگیری یکی از مهمترین اجزای زیرساختهای برقی یک ساختمان است. با توجه به افزایش تعداد دستگاههای الکترونیکی، خطرات ناشی از رطوبت، نوسانهای توانی و زلزلهها نیز بالا رفته است؛ بنابراین طراحی، حفر و نصب صحیح این چاه بر پایه استانداردهای مهندسی میبایست بهدقت انجام شود تا ایمنی ساکنان و سلامت تجهیزات تضمین گردد.
اهمیت چاه ارت در ساختمانهای مدرن
چاه ارت بهعنوان نقطه اتصال مستقیم ساختار فلزی ساختمان یا سیمکشیهای برقی به زمین، نقش حفاظتی اساسی در برابر جریانهای خطای زمین (Ground Fault) ایفا میکند. این جریانها در صورت عدم وجود مسیر ایمن به زمین میتوانند منجر به شلیک برق، آسیب به دستگاههای حساس، و حتی حوادث جدی انسانی شوند. استانداردهای ملی و بینالمللی مانند IEC 60364 و IEC 62305 تأکید میکنند که هر ساختمان باید حداقل یک چاه ارت با مقاومت زمین کمتر از ۱۰ Ω داشته باشد.
مراحل طراحی و محاسبه چاه ارت
۱. تعیین مقاومت هدف
قبل از شروع حفر، مهندسان باید مقاومت هدف را بر پایه نوع ساختمان (مسکونی، تجاری یا صنعتی) و بارهای برقی موجود محاسبه کنند. برای ساختمانهای مسکونی معمولاً مقاومت زیر ۵ Ω توصیه میشود، در حالی که برای مواقعی که تجهیزات حساس یا سامانههای اطفای حریق وجود دارد، این مقدار میتواند به ۱ Ω کاهش یابد.
۲. انتخاب نوع چاه ارت

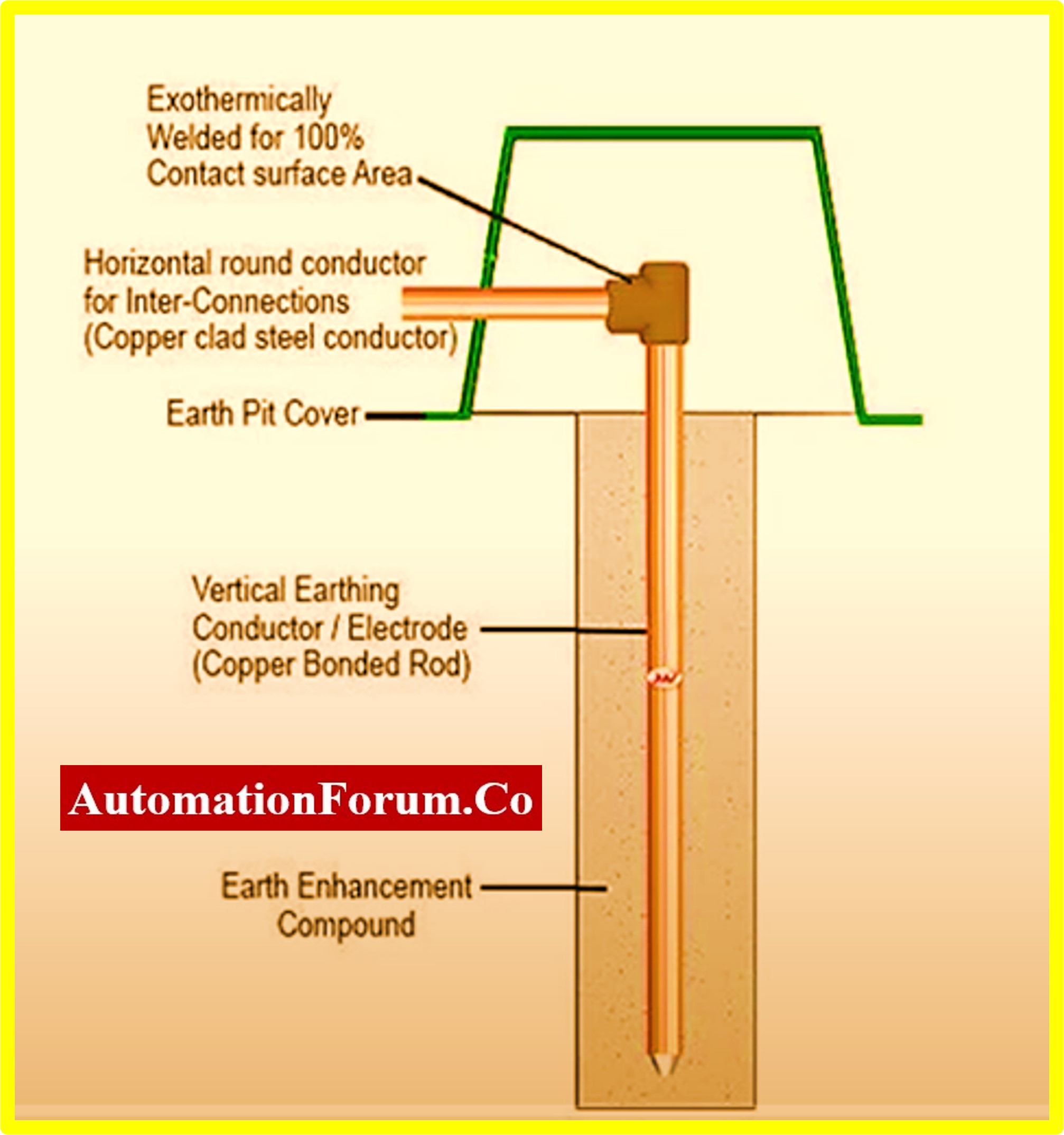

چاههای ارت بهصورت چاههای عمودی (پیت) یا چاههای افقی (پلیت) ارائه میشوند. در اکثر ساختمانهای مسکونی، بهدلیل محدودیت فضا، پیتهای عمودی با قطر ۲۵ cm تا ۴۰ cm و عمق ۲.۵ m تا ۴ m ترجیح داده میشوند. برای پروژههای صنعتی که نیاز به مقاومت بسیار پایین دارند، ترکیبی از پیتهای عمودی و افقی میتواند به کار رود.
۳. محاسبه ابعاد و عمق چاه
فرمول کلی محاسبه مقاومت زمین یک پیت عمودی بهصورت زیر است:
R = (ρ / 2πL) * (ln(2L/r) – 1)
در این معادله ρ مقاومت خاک (Ω·m)، L طول پیت (m) و r شعاع پیت (m) هستند. برای بهدست آوردن مقدار دقیق ρ، مهندسان باید از آزمایشهای میدانی مانند تست مقاومت خاک (Soil Resistivity Test) استفاده کنند. پس از تعیین ρ، با تنظیم طول L میتوان به مقدار هدف نزدیک شد.
۴. بررسی شرایط خاک و محیطی
نوع خاک (ریگی، رسی یا شنی) تأثیر مستقیمی بر مقاومت زمین دارد. خاکهای رسی بهدلیل رطوبت بالا مقاومت کمتری دارند، در حالی که خاکهای شنی خشک میتوانند مقاومت را بهطور قابلتوجهی افزایش دهند. در صورتی که خاک محلی مقاومت بالایی داشته باشد، میتوان با افزودن مواد هادی (مانند کربن یا خاکهای هیدروکربنی) یا استفاده از هیدروژلهای مخصوص، مقاومت را کاهش داد.
۵. تعیین تعداد و موقعیت پیتها
در برخی موارد، یک پیت بهتنهایی نمیتواند مقاومت مورد نیاز را برآورده سازد. در این صورت، مهندسان باید تعداد پیتها را بر پایه فاصله میان آنها (حداقل ۲ m) و جهت جریانهای زمینگیری محاسبه کنند. ترکیب پیتهای عمودی با پلیتهای افقی میتواند بهعنوان راهحلی مؤثر برای کاهش مقاومت کلی استفاده شود.
فرآیند حفر و نصب چاه ارت
۱. آمادهسازی محل حفر
قبل از شروع حفر، باید اطمینان حاصل شود که محل انتخابشده از نظر زیرساختهای زیرزمینی (لولههای آب، گاز یا کابلهای مخابراتی) خالی باشد. استفاده از نقشههای زیرزمینی (Utility Maps) و انجام تستهای تشخیص با دستگاههای رادار زمینی (GPR) میتواند از برخوردهای ناخواسته جلوگیری کند.
۲. حفر چاه با رعایت استانداردهای ایمنی
در این مرحله، حفرگرها باید از تجهیزات مناسب مانند حفرکنهای دیزلی یا الکتریکی با لبهبرش مقاوم استفاده کنند. حفر باید بهصورت عمودی و با زاویه حداکثر ۵ درجه انجام شود تا از انحراف پیت جلوگیری شود. در طول حفر، پر کردن لایههای خاک بهصورت تدریجی با مواد هیدروکسل یا سیمان هیدروکسل میتواند بهپایداری ساختار کمک کند.

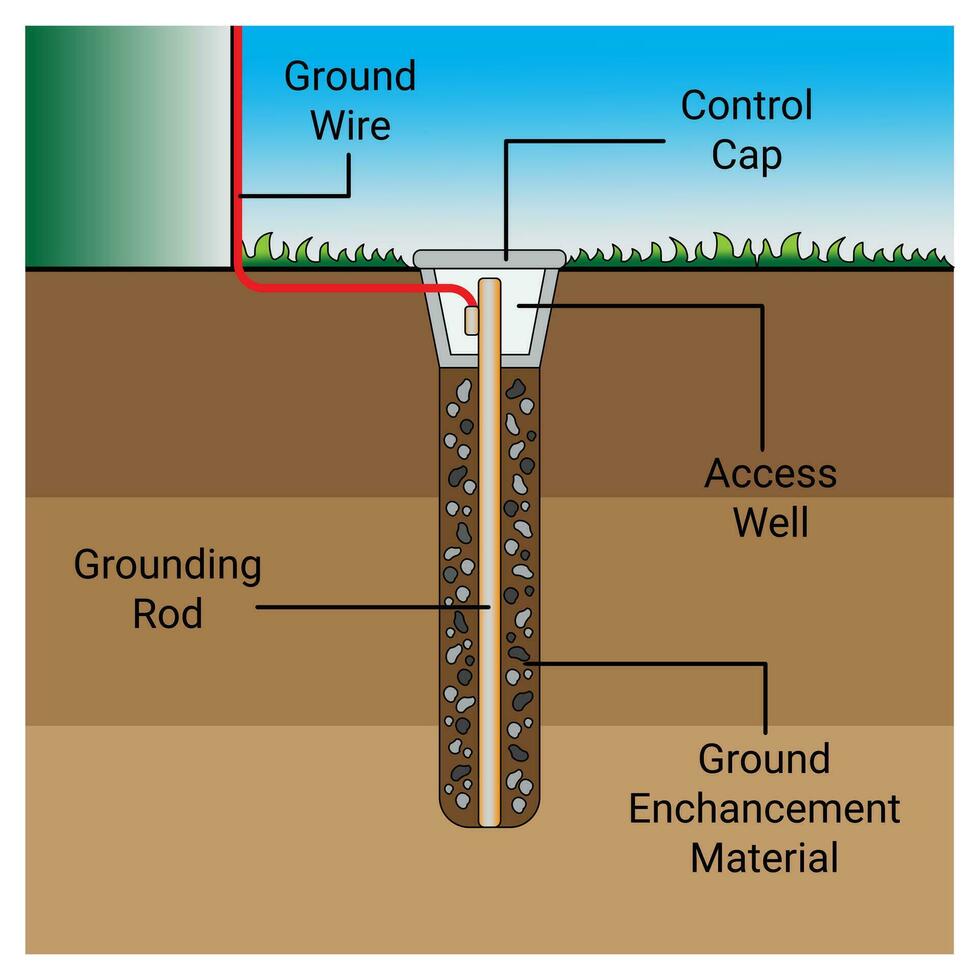

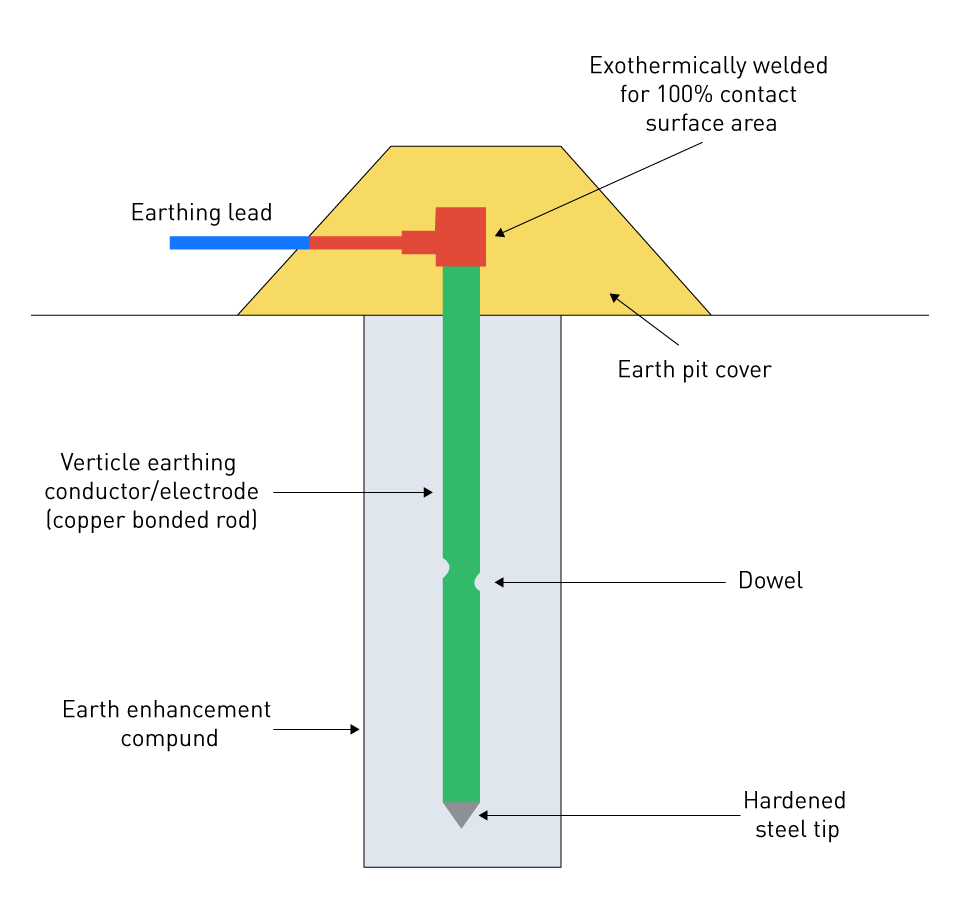

۳. نصب هادی زمین (Ground Rod) و کابل ارت
پس از رسیدن به عمق موردنظر، هادی زمین از جنس مس یا فولاد گالوانیزه با قطر حداقل ۲ mm نصب میشود. هادی باید بهصورت مستقیم داخل پیت قرار گیرد و از هرگونه تماس با دیوارهای چاه جلوگیری شود. سپس کابل ارت با قطر مناسب (معمولاً ۴ mm² برای ساختمانهای مسکونی) به هادی متصل و بهصورت مستقیم به تابلو توزیع برق ساختمان میرساند.
۴. تست نهایی مقاومت زمین
پس از تکمیل نصب، با استفاده از دستگاه تست مقاومت زمین (Earth Resistance Tester) مقاومت کل سیستم بررسی میشود. تست باید در سه نقطه مختلف (قبل، حین و پس از نصب) انجام شود تا اطمینان حاصل شود که مقاومت زیر حد مجاز قرار دارد. در صورتی که مقدار بهدستآمده بالاتر از هدف باشد، میتوان با افزودن هیدروکسلهای اضافی یا افزایش طول پیت، مقاومت را کاهش داد.
۵. مستندسازی و نگهداری دورهای
تمامی مراحل از طراحی تا تست نهایی باید بهصورت مستند در پرونده فنی ساختمان ثبت شود. این مستندات شامل نقشههای موقعیت چاه، نتایج تست مقاومت، گواهینامههای مواد استفادهشده و تاریخچه نگهداری میباشد. همچنین، توصیه میشود هر دو تا سه سال یکبار تست مقاومت مجدداً انجام شود تا از کارکرد مؤثر سیستم اطمینان حاصل گردد.
نکات کلیدی برای بهبود عملکرد چاه ارت
- بهکارگیری مواد هیدروکسل: استفاده از خاکهای هیدروکسل یا سیمان هیدروکسل میتواند مقاومت خاک را بهطور چشمگیری کاهش دهد.
- حفظ رطوبت مناسب: در مناطق خشک، افزودن آب به خاک حین حفر میتواند مقاومت را بهصورت موقت کاهش دهد؛ اما برای حفظ این وضعیت، باید مواد هیدروکسل مقاوم بهدستآید.
- استفاده از هادیهای دوگانه: در پروژههای حساس، نصب دو هادی مسی یا فولادی بهصورت موازی میتواند مقاومت کلی را بهنحو قابلتوجهی کاهش دهد.
- تست دورهای: انجام تستهای دورهای (حداقل هر دو سال) نهتنها بهمنظور اطمینان از ایمنی، بلکه برای شناسایی تغییرات ناشی از رطوبت یا فرسایش خاک ضروری است.
نتیجهگیری
حفر چاه ارت ساختمان با رعایت استانداردهای مهندسی نهتنها یک ضرورت قانونی بلکه یک سرمایهگذاری اساسی در ایمنی ساکنان و دوام تجهیزات برقی محسوب میشود. از مرحله پیشتحلیل خاک تا تست نهایی مقاومت، هر گام باید با دقت علمی و پیروی از دستورالعملهای ملی و بینالمللی انجام گیرد. با پیادهسازی این روشها و توجه به نکات کلیدی ذکرشده، میتوانید اطمینان حاصل کنید که سیستم ارت شما بهصورت مؤثر، پایدار و ایمن عمل میکند.
