لولهکشی هواکش فاضلاب یکی از مهمترین مراحل در طراحی و ساخت ساختمانهای چند طبقه است؛ چرا که عملکرد صحیح این سیستم نه تنها به بهداشت عمومی کمک میکند، بلکه از بروز مشکلات جدی مانند بوی نامطبوع، برگشت فاضلاب و آسیب به سازه جلوگیری میکند. در این مقاله بهصورت گام به گام به بررسی روشهای اصولی هدایت لولههای هواکش فاضلاب تا بام میپردازیم و نکات کلیدی مورد توجه مهندسان، پیمانکاران و مالکان را مطرح میکنیم.
مفهوم هواکش فاضلاب و اهمیت آن در ساختمانهای چند طبقه

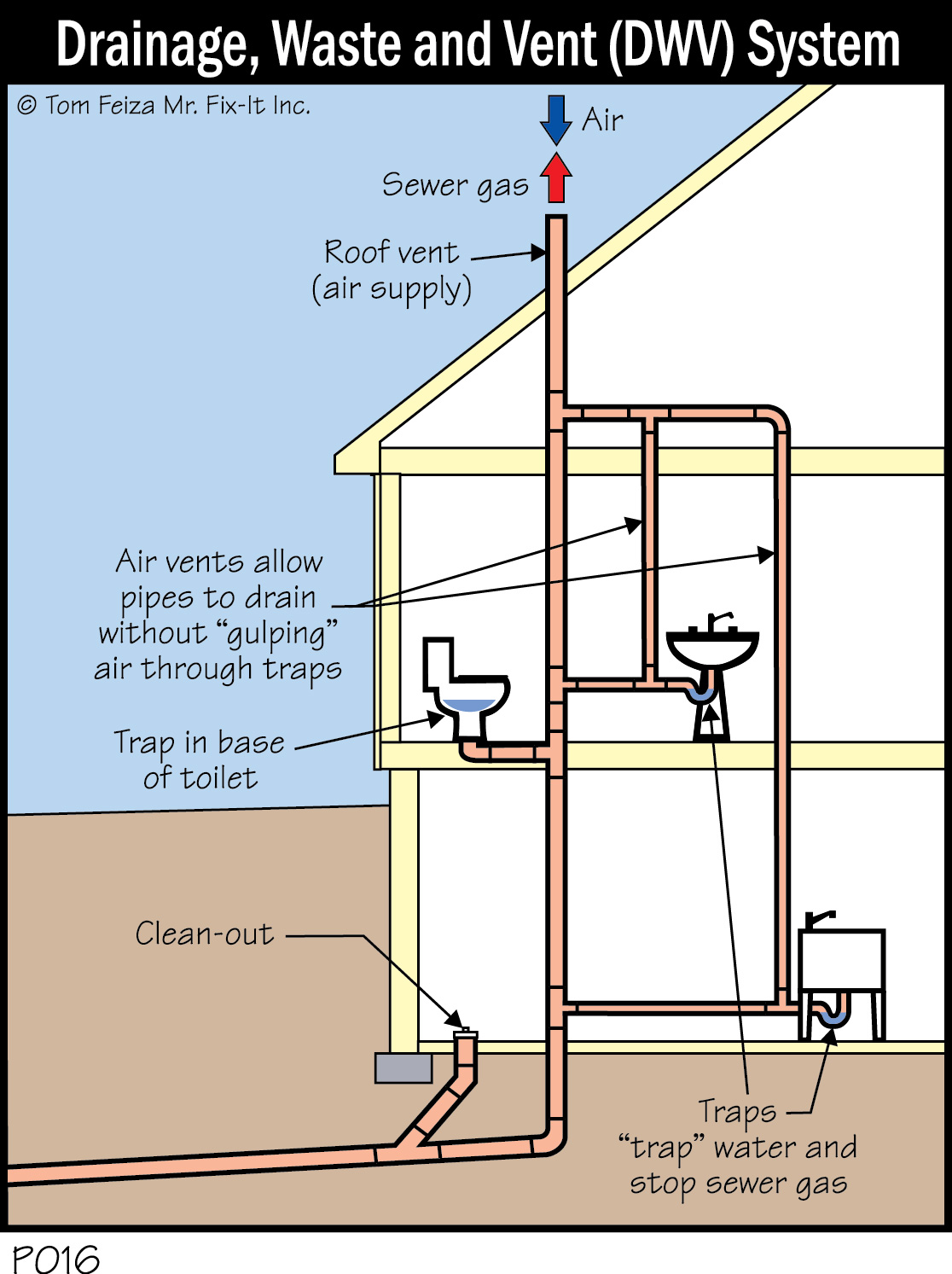

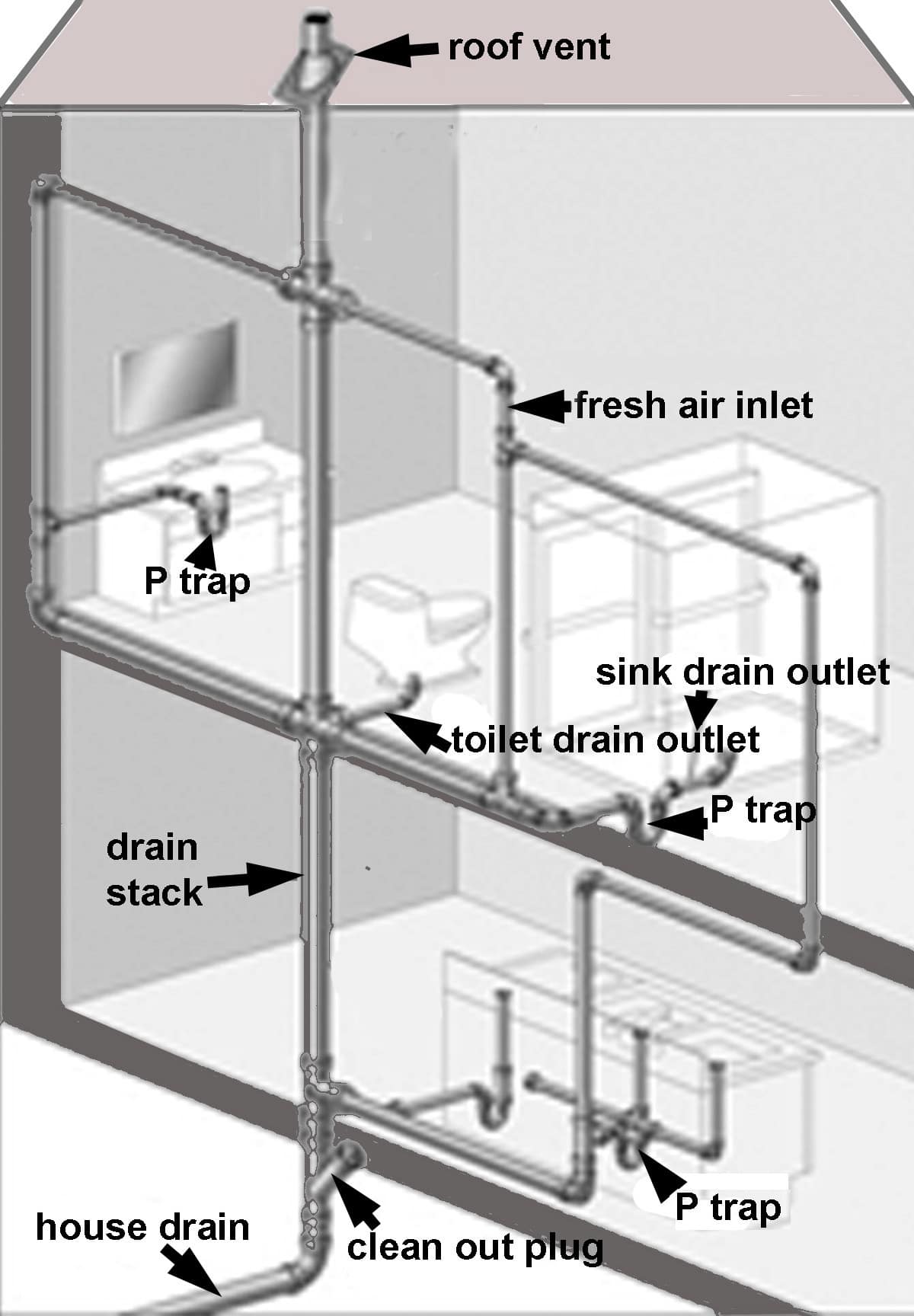

هواکش فاضلاب (Vent Stack) یک لوله عمودی است که از سطح زیرزمین یا طبقهی زیرین تا بام ساختمان امتداد پیدا میکند. این لوله بهوسیلهی اتصال به سیستم تهویهی فاضلاب، فشار هوا را تنظیم میکند و مانع ایجاد واکنشهای نیروی مکش در لولههای افقی میشود. بدون هواکش مناسب، ممکن است در زمان تخلیه فاضلاب، هوا بهصورت معکوس وارد لولهها شود که این امر میتواند به خروج بوی نامطبوع و حتی آسیب به پیوندهای لولهای منجر شود.
گامهای اولیه قبل از شروع لولهکشی
بررسی استانداردهای ملی و بینالمللی
در ایران، استانداردهای مربوط به لولهکشی فاضلاب توسط سازمان استاندارد و تحقیقات ایران (ISIRI) و همچنین مقررات شهرداریها تعیین شدهاند. قبل از هر اقدامی، لازم است که مهندسان با استانداردهای زیر آشنا شوند:
- استاندارد ISIRI 1056: مشخصات فنی لولههای PVC و CPVC.
- استاندارد ISIRI 1384: نحوه نصب و اتصال لولههای فاضلاب.
- قانون ساختمانهای مسکونی: حداقل قطر هواکش برای هر واحد مسکونی.
تحلیل طرح معماری و پلانهای فنی
در مرحلهی طراحی، برنامهریزی دقیق مسیر لولههای هواکش در پلانهای معماری ضروری است. این مسیر باید از موانع ساختاری مانند تیرهای بتونی، ستونها و دیوارهای حمالی دوری کند؛ در غیر این صورت، نصب لولهها دشوار و هزینهبر میشود. نکات کلیدی عبارتند از:
- تعیین نقطهی شروع هواکش در طبقهی زیرین (معمولاً در سطح زیرزمین یا طبقهی همکف).
- محاسبه ارتفاع کل از نقطهی شروع تا بام؛ معمولاً ارتفاع کل باید حداقل ۲.۵ متر بالاتر از سقف بالاترین لوله افقی باشد.
- تعیین مسیر عمودی که از مرکز ساختمان عبور میکند تا از برخورد با سازههای باربر جلوگیری شود.
انتخاب مواد مناسب برای لولههای هواکش
مواد بهکار رفته در هواکش فاضلاب باید مقاومت در برابر خوردگی، فشار داخلی و تغییرات دمایی را داشته باشند. در ایران، رایجترین مواد عبارتند از:
- لولههای PVC (پلیوینیل کلراید): سبک، هزینه پایین و نصب آسان؛ برای ارتفاعهای متوسط مناسب است.
- لولههای CPVC (پلیوینیل کلراید تقویتشده): مقاوم به دمای بالاتر و مناسب برای ساختمانهای صنعتی.
- لولههای فولادی گالوانیزه: برای پروژههای بزرگ و موقعیتهای خاص که نیاز به استحکام بالاتر دارند.
در انتخاب قطر لوله، باید حتماً مطابق با تعداد واحدهای مسکونی و مقدار فاضلاب تخمینزدهشده باشد؛ بهطور معمول، قطر ۱۰ سانتیمتر برای هواکشهای مسکونی کافی است، در حالی که برای ساختمانهای تجاری یا چندین طبقه، قطر ۱۵ سانتیمتر توصیه میشود.
نحوه نصب صحیح لولههای هواکش تا بام
آمادهسازی محل نصب
قبل از نصب، باید سطح کاری (مانند دیوار یا ستون) تمیز و صاف باشد. استفاده از لایهی محافظ (مانند فوم عایق یا پوشش پلیاتیلن) در نقاط تماس با مصالح ساختمانی برای جلوگیری از رطوبتپذیری و نفوذ آب ضروری است. همچنین، در صورتی که لوله درون کفپوش یا سقف قرار میگیرد، باید از پوششهای ضدآب مخصوص استفاده شود.
نصب لولههای افقی و اتصال به هواکش عمودی
لولههای افقی فاضلاب باید با شیب مناسب (حداقل ۲٪) به سمت هواکش هدایت شوند تا جریان گرانشی بهخوبی صورت گیرد. اتصال این لولهها به هواکش عمودی باید با استفاده از گرههای استاندارد و گیرههای مخصوص انجام شود؛ از استفاده از چسبهای غیرمجاز یا اتصالات دستی که در طول زمان ممکن است شل شوند، خودداری کنید.
نصب هواکش عمودی تا بام
در هنگام نصب هواکش عمودی، نکات زیر را رعایت کنید:
- استفاده از لولههای مستقیم یا منحنی با شعاع بزرگ برای کاهش مقاومت هیدرولیکی.
- تثبیت لوله با گیرههای فولادی یا پلاستیکی در هر ۳ متر یک بار؛ این کار از لرزش و جابجایی لوله جلوگیری میکند.
- در مناطق با باد شدید، نصب یک سرپوش مقاوم در برابر باد (مانند گنبد یا سبد فلزی) الزامی است تا ورود آب باران و گرد و غبار به داخل لوله جلوگیری شود.
نکات ایمنی و بررسی نهایی
پس از اتمام نصب، یک بررسی کامل از تمامی اتصالات، گرهها و نقاط اتصال به بام انجام دهید. برای اطمینان از عدم نشت، میتوانید از دستگاه فشارسنج یا تست فشار آب استفاده کنید؛ فشار تست باید حداقل ۲ بار فشار کاری سیستم باشد. همچنین، اطمینان حاصل کنید که هواکش بهصورت کامل از هوا آزاد باشد و هیچ مانعی مسیر جریان هوا را مسدود نکند.
نگهداری و بازبینی دورهای هواکش فاضلاب
هواکش فاضلاب، همانند سایر اجزای ساختمان، نیاز به نگهداری منظم دارد. برخی از فعالیتهای پیشنهادی برای حفظ عملکرد بهینه عبارتند از:
- بازرسی بصری بهصورت سالانه؛ بهویژه پس از بارشهای سنگین یا تغییرات دمایی شدید.
- تمیز کردن سرپوش هواکش از شاخ و برگ، پرندگان و سایر آلودگیها.
- بررسی وجود رطوبت یا خوردگی در نواحی اتصال لوله به بام؛ در صورت مشاهده هرگونه آسیب، بلافاصله تعمیر یا تعویض کنید.
سخننهایت: ترکیب دانش فنی و دقت اجرایی برای موفقیت پروژه
در نهایت، موفقیت در هدایت لولههای هواکش فاضلاب تا بام بهدست آوردن ترکیبی از دانش فنی دقیق، رعایت استانداردهای ملی و بینالمللی، استفاده از مواد با کیفیت و اجرای دقیق بر پایهی برنامهریزی منظم بستگی دارد. با رعایت این اصول، نه تنها میتوان از بروز مشکلات پس از اتمام ساخت جلوگیری کرد، بلکه میتوان بهصورت پایدار و با هزینههای کمتر، کیفیت زندگی ساکنان ساختمان را ارتقا داد.
