تست کیفیت جوش در اسکلتهای فلزی یکی از مهمترین مراحل تضمین ایمنی و دوام سازههاست؛ بهویژه در پروژههای بزرگ صنعتی و ساختوساز که هر نقصی میتواند بهسرعت بهعواقب جبرانناپذیری منجر شود. در این میان، فناوری امواج التراسونیک بهعنوان یک روش غیر مخرب (NDT) توانسته است جایگاه ویژهای پیدا کند؛ چرا که قابلیت شناسایی عیوب داخلی، اندازهگیری ضخامت و ارزیابی پیوستگی را بدون نیاز به تخریب قطعه فراهم میآورد.
اصول بنیادی تست التراسونیک در جوشها
امواج التراسونیک بهصورت مکانیکی در مواد جامد انتشار مییابند و با تغییرات چگالی یا سرعت صوتی در مسیر خود، اطلاعاتی درباره ساختار داخلی ماده ارائه میدهند. در جوشهای اسکلت فلزی، این امواج میتوانند بهدقت نقاط ضعف زیرسطحی، ترکهای سطحی یا داخلی، حفرهها و ناهماهنگیهای میکروساختاری را کشف کنند. دو اصل اصلی در این روش وجود دارد:
- تفرق (Scattering) – زمانی که امواج بهناخالصی یا شکستگی برخورد میکنند، انرژی بهصورت پراکنده بازتاب میشود؛ این بازتابها توسط حسگر دریافت و بهصورت سیگنال الکتریکی تبدیل میشوند.
- بازتاب (Reflection) – در مرزهای بینجیوهها (مانند مرز جوش و پایه) امواج بازتاب میشوند؛ زمان تاخیر و شدت بازتاب میتواند بهعنوان معیارهای کلیدی برای تعیین عمق و اندازه عیوب مورد استفاده قرار گیرد.
تجهیزات اصلی مورد نیاز برای تست التراسونیک جوش
تجهیزات تست التراسونیک شامل سه بخش کلیدی هستند:
- تبدیلکننده (Transducer) – دستگاهی که امواج فرکانس بالا (معمولاً ۲ تا ۱۰ مگاهرتز) را بهصورت مکانیکی به ماده منتقل میکند.

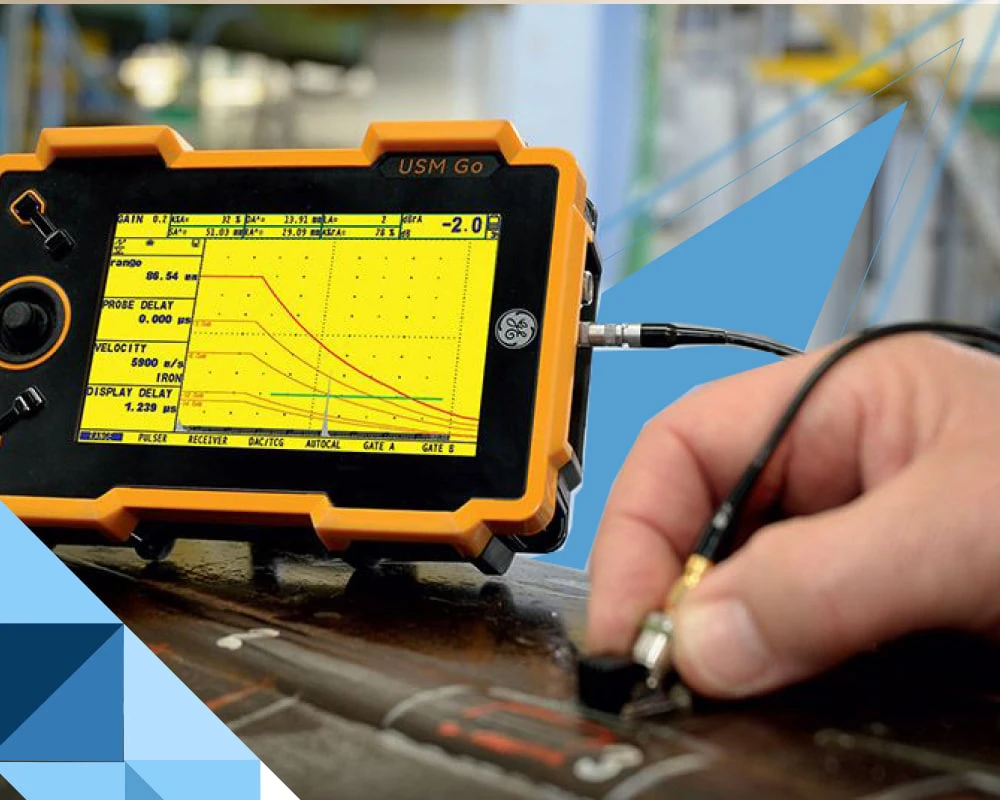

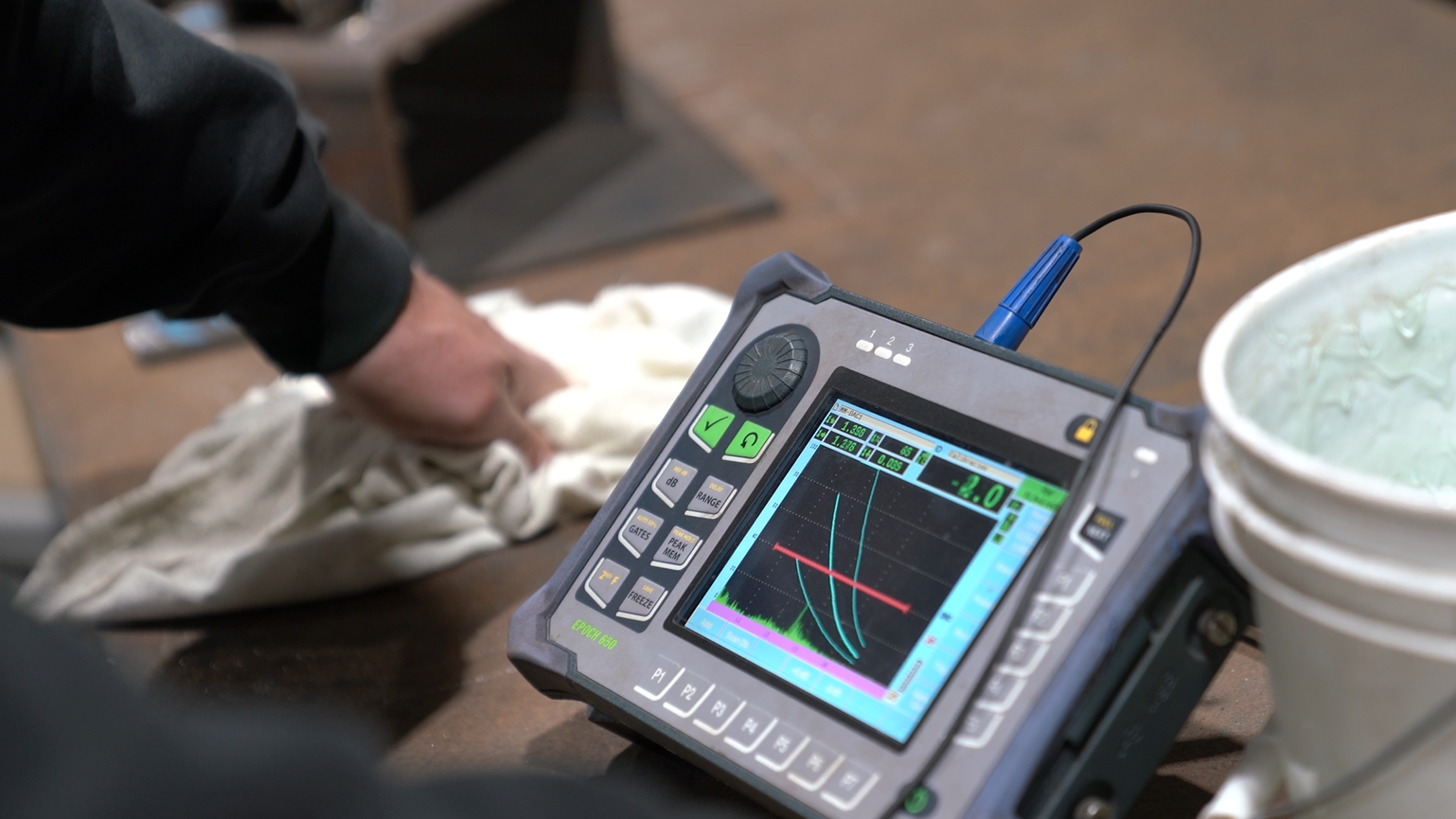

- دستگاه نمایش و پردازش سیگنال (Ultrasonic Flaw Detector) – سیگنالهای بازگشتی را دریافت، تقویت و بهصورت نمودارهای زمان‑امواج (A‑scan) یا تصویر دو‑بعدی (B‑scan) نمایش میدهد.
- سیستمهای پیشرفته تصویربرداری (Phased‑Array) – در پروژههای بزرگ، این سیستمها امکان اسکن چندزاویهای و ترکیب دادهها را برای تشخیص دقیقتر عیوب فراهم میآورند.
مراحل گام به گام تست کیفیت جوش با امواج التراسونیک
برای دستیابی به نتایج قابل اعتماد، هر مرحله باید با دقت اجرا شود:
- آمادهسازی سطح جوش: سطح باید صاف، تمیز از روغن، زنگزدگی یا هرگونه آلودگی باشد؛ در غیر این صورت انتشار امواج تحتتأثیر قرار میگیرد.
- انتخاب فرکانس مناسب: فرکانس بالاتر برای تشخیص عیوب ریزتر ولی عمق نفوذ کمتر؛ در اسکلتهای ضخیم معمولاً از ۲‑۳ مگاهرتز استفاده میشود.
- کالیبراسیون دستگاه: با استفاده از بلوکهای استاندارد (Reference Blocks) که عیوب شناختهشده دارند، دستگاه تنظیم میشود تا حساسیت و مقیاسگذاری دقیق باشد.
- اسکن جوش: حسگر بهصورت زاویهای (معمولاً ۴۵ درجه) بر روی سطح حرکت میکند؛ در صورت استفاده از Phased‑Array، الگوی اسکن بهصورت خودکار تنظیم میشود.
- تحلیل سیگنالها: با بررسی شکل موج، زمان تاخیر (Time‑of‑Flight) و شدت بازتاب، عمق و اندازه عیوب تخمین زده میشود.
- ثبت نتایج و گزارشنویسی: تمام دادههای مهم، شامل تصویرهای B‑scan، نمودارهای A‑scan و توصیف عیوب، در یک گزارش جامع جمعآوری میشود.
تفسیر نتایج و تعیین معیارهای پذیرش
پس از جمعآوری دادهها، مهندسان باید عیوب را بر اساس استانداردهای بینالمللی مانند ASTM E165 یا ISO 9712 ارزیابی کنند. معیارهای پذیرش معمولاً شامل:
- حداکثر طول ترک (مثلاً ≤ 2 mm برای جوشهای باربری)
- حداکثر عمق حفره (مثلاً ≤ 0.5 mm در لایه سطحی)
- نسبت بازتاب به سیگنال پایه (Amplitude Ratio) که نشانگر شدت عیب است.
مزایا و محدودیتهای تست التراسونیک در جوشهای اسکلت فلزی
تست التراسونیک بهدلیل ویژگیهای زیر، در بسیاری از پروژههای ساختوساز ترجیح داده میشود:
- غیر مخرب بودن: نیازی به برش یا تخریب نمونه نیست؛ بنابراین زمان توقف کار کاهش مییابد.
- حساسیت بالا: میتواند ترکهای میکروسکوپی را حتی در ضخامتهای بزرگ شناسایی کند.
- سرعت اجرا: اسکنهای پیوسته میتوانند در ساعاتی چند متر طول جوش را پوشش دهند.
با اینحال، محدودیتهایی نیز وجود دارد؛ از جمله:
- تأثیر سطح ناصاف یا پوششهای حفاظتی بر انتقال امواج.
- نیاز به تخصص برای تنظیم صحیح زاویه اسکن و تفسیر صحیح سیگنالها.
- دسترسپذیری کمتر برای مواد با جذب صوتی بالا (مانند برخی آلیاژهای خاص).
نمونههای عملی از کاربرد تست التراسونیک در پروژههای بزرگ
در ساخت پلهای فولادی، تست التراسونیک بهمنظور ارزیابی جوشهای اصلی (Main Girder Welds) بهکار گرفته شد؛ در این پروژه، با کشف چند ترک سطحی در جوشهای بحرانی، تیم فنی توانست پیش از بارگیری نهایی، تعمیرات لازم را انجام دهد و هزینههای احتمالی خرابی را بهطور چشمگیری کاهش دهد.
راهنماییهای کلیدی برای بهبود دقت تست التراسونیک
برای بهدست آوردن بهترین نتایج، متخصصان میتوانند از نکات زیر پیروی کنند:
- استفاده از مواد کنتاکت (Couplant) مناسب مثل ژل سیلیکونی یا روغن مخصوص؛ این مواد امواج را بدون انعکاس ناخواسته بهسطح منتقل میکنند.
- بازرسی دورهای حسگرها برای جلوگیری از سایش یا آلودگی که میتواند حساسیت دستگاه را کاهش دهد.
- انجام تست در دمای محیط ثابت؛ تغییرات دما میتواند سرعت صوت در ماده را تغییر دهد و بههمین دلیل بهدقت کالیبراسیون آسیب بزند.
- بهکارگیری تکنیکهای پردازش سیگنال پیشرفته مانند فیلترهای دیجیتال یا الگوریتمهای تشخیص خودکار برای کاهش خطای انسانی.
نتیجهگیری
تست کیفیت جوش اسکلت فلزی با امواج التراسونیک، ترکیبی از فناوری پیشرفته و روشهای علمی است که با ارائه اطلاعات دقیق درباره وضعیت داخلی جوشها، بهخصوص در پروژههای بزرگ و حساس، نقش حیاتی ایفا میکند. با رعایت اصول آمادهسازی سطح، انتخاب فرکانس مناسب، کالیبراسیون دقیق و تفسیر صحیح دادهها، میتوان اطمینان حاصل کرد که سازههای فلزی نه تنها مطابق با استانداردهای بینالمللی باشند، بلکه طول عمر و ایمنی آنها نیز بهحداکثری افزایش یابد. این رویکرد نه تنها هزینههای تعمیرات پیشنگهداری را کاهش میدهد، بلکه بهعنوان یک ابزار پیشگیرانه، خطرات احتمالی را پیش از تبدیل به حوادث جدی، شناسایی میکند.
