سقف تیرچه بلوک، بهعنوان یکی از رایجترین و اقتصادیترین روشهای ساخت سقف در ساختمانهای مسکونی و تجاری، ترکیبی از تیرهای بتنی پیشساخته و بلوکهای سنگی یا سفالی است. این سیستم به دلیل سرعت بالا در اجرا، وزن کم، قابلیتاطمینان در برابر زلزله و هزینه مقرونبهصرفه، مورد توجه مهندسان ساخت و کارفرمایان قرار گرفته است. در این راهنمای گام به گام، با جزئیات فرایند اجرای سقف تیرچه بلوک و نکات کلیدی نظارتی آشنا میشوید تا بتوانید پروژهای ایمن، دقیق و مطابق با استانداردهای ملی داشته باشید.
مفهوم و مزایای سقف تیرچه بلوک

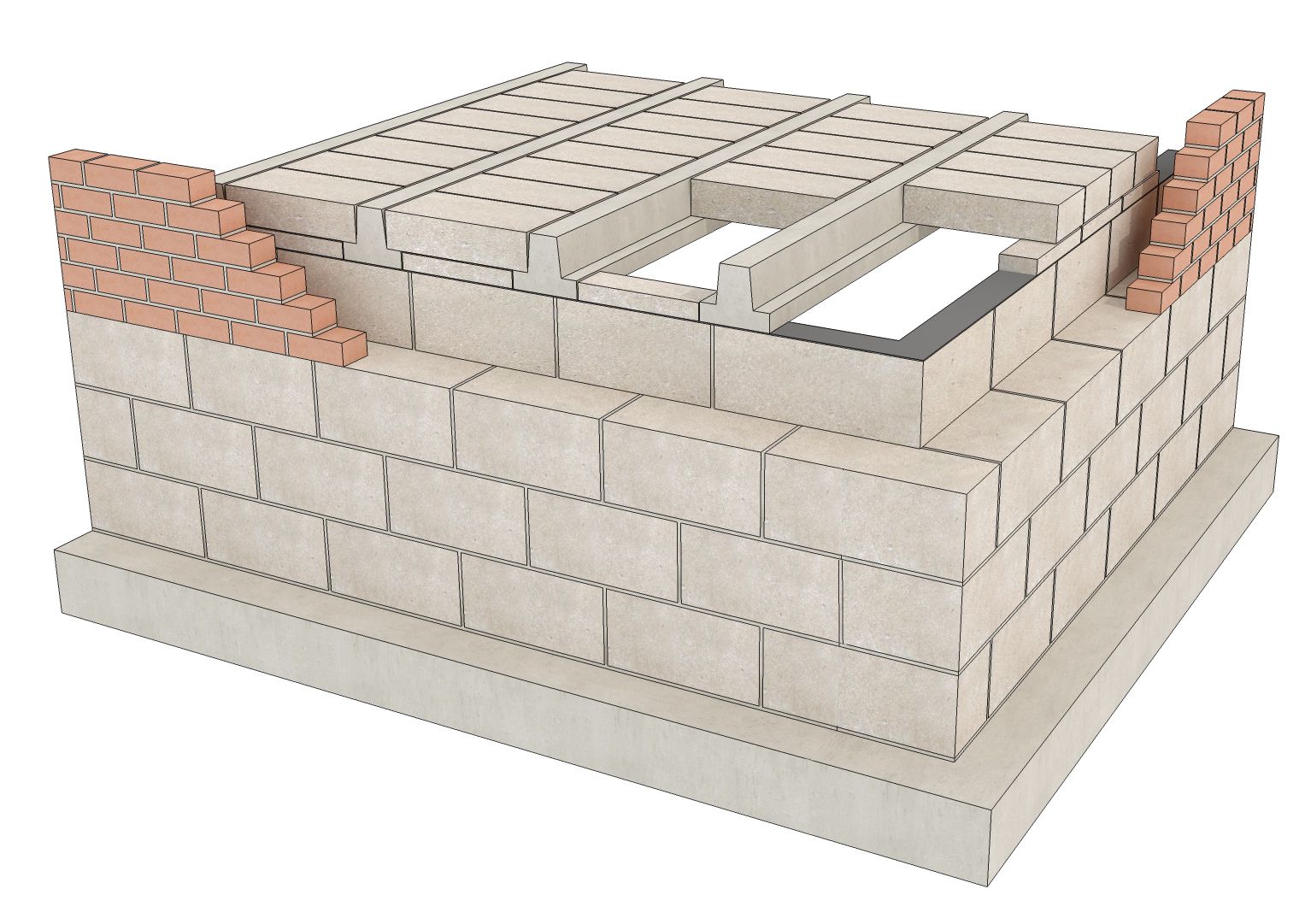

در این سیستم، تیرهای بتنی (تیرچه) بهصورت پیشساخته در کارگاه تولید میشوند و پس از تحویل به سایت، بهصورت ردیفی بر روی پایههای بتنی یا فولادی نصب میشوند. بلوکهای سنگی یا سفالی بین تیرها قرار میگیرد و با ملات مخصوص ثابت میشود. مزایای اصلی این روش عبارتند از:
- سرعت اجرا: نصب تیرها و بلوکها در مقایسه با سقفهای بتنی سنتی، زمان ساخت را تا ۴۰٪ کاهش میدهد.
- وزن کم: بهدلیل استفاده از بلوکهای سبک، فشار بر دیوارهای زیرین کاهش مییابد.
- عایقگری حرارتی و صوتی: ترکیب بلوکهای سفالی با لایههای عایق، عملکرد حرارتی ساختمان را بهبود میبخشد.
- قابلیت تحمل لرزش: تیرهای پیشساخته با مقاومت کششی و فشاری طراحی میشوند و در برابر نیروهای زلزله عملکرد بهتری دارند.
مراحل اجرایی گام به گام
۱. طراحی و محاسبه سازه
پیش از هر گونه اقدام اجرایی، مهندس سازه باید بارهای ثابت و متغیر (وزن خود سقف، بار زنده، باد و زلزله) را محاسبه کرده و مقاطع تیرهای پیشساخته را بر اساس استانداردهای ملی (مانند آییننامه ساختمان) تعیین نماید. نکات مهم در این مرحله عبارتند از:
- استفاده از نرمافزارهای تحلیل سازه (ETABS، SAP2000) برای بهدست آوردن نتایج دقیق.
- ثبت دقیق فاصلههای بین تیرها (معمولاً ۶۰ تا ۱۲۰ سانتیمتر) بسته به نوع بلوک و بارهای اعمالی.
- تعیین نوع و ضخامت ملات کششی برای جلوگیری از ترکخوردگی در طول عمر سازه.
۲. آمادهسازی پایههای سقف
پایههای سقف باید بهصورت دقیق و همسطح آماده شوند. این پایهها میتوانند از بتن مسلح یا فولاد قالبدار باشند. در این مرحله، نکات نظارتی شامل:
- بررسی سطح صاف بودن پایهها با دستگاه لیزر یا قالبسنج.
- اطمینان از تطابق ارتفاع پایهها با مشخصات طراحی (خطا نباید بیش از ±۵ میلیمتر باشد).
- نصب ریلهای افقی یا پشتیبانیهای موقت برای جلوگیری از جابجایی تیرها در حین نصب.

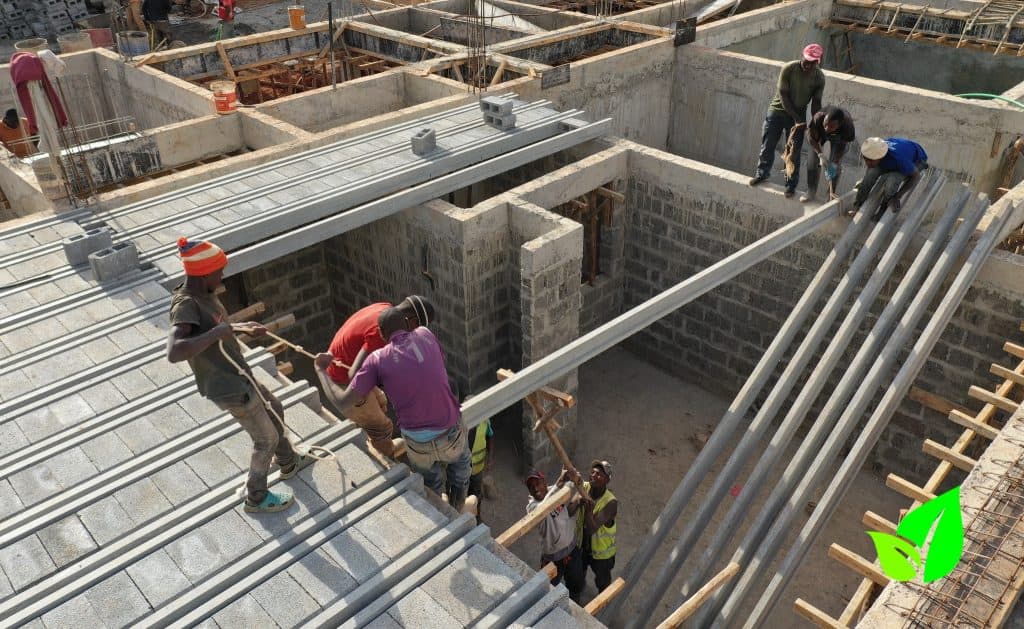

۳. نصب تیرهای اصلی
پس از آمادهسازی پایهها، تیرهای پیشساخته بهصورت ردیفی بر روی آنها قرار میگیرند. برای این کار از جرثقیل یا پرتابگرهای مکانیکی استفاده میشود. نکات کلیدی:
- استفاده از الگوهای تنظیم دقیق (دستگاههای تنظیم ارتفاع) برای اطمینان از همسطحی تمام تیرها.
- اتصال تیرها به پایهها با استفاده از میلههای فولادی یا پیچهای مخصوص، که باید با گشتاور توصیهشده محکم شوند.
- انجام تست کششی ساده با کشیدن ملایم بر روی تیرها برای اطمینان از عدم وجود خمش یا انحراف.

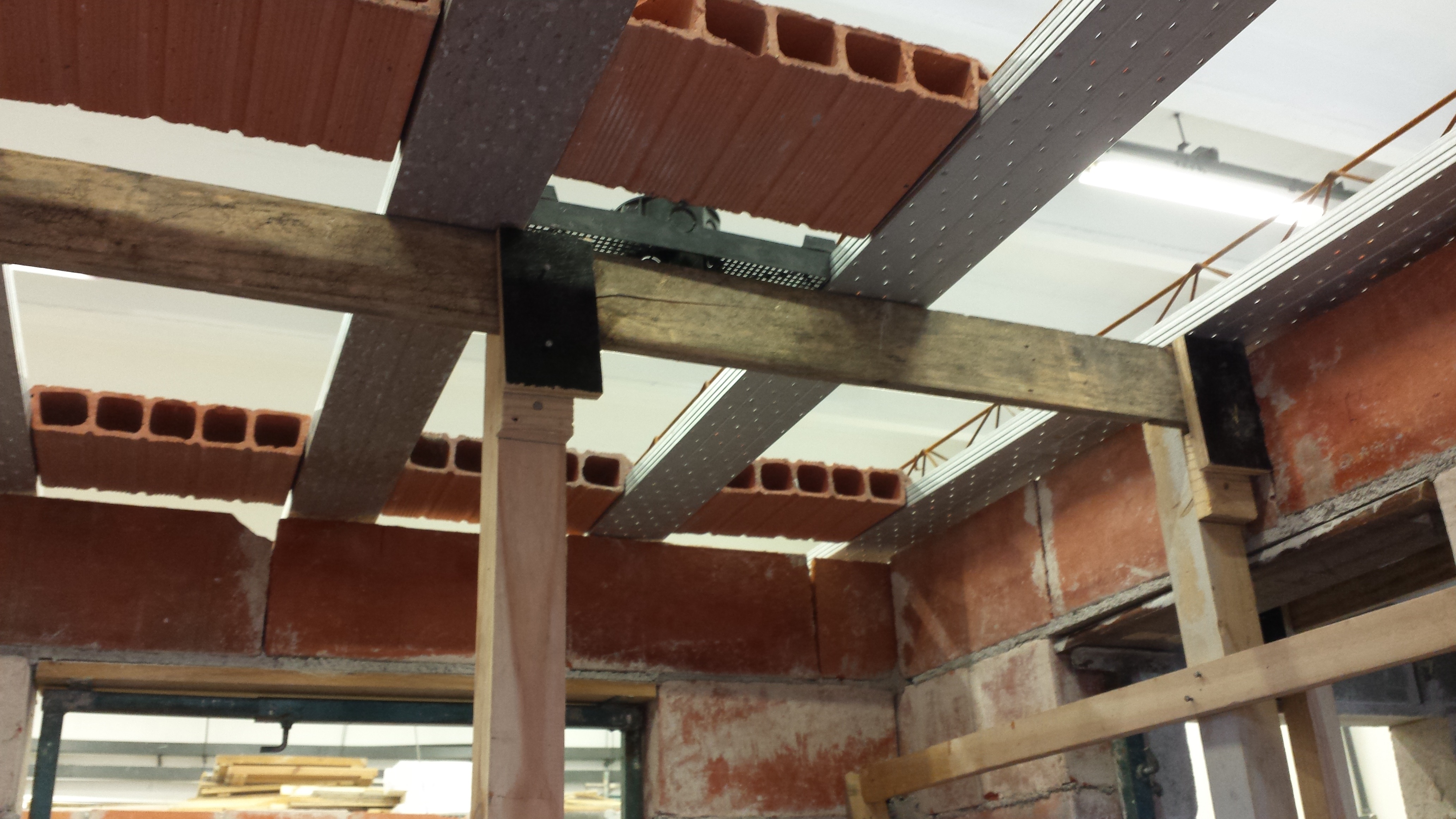

۴. قرار دادن بلوکهای سنگی یا سفالی
بعد از تثبیت کامل تیرها، بلوکها بهصورت ردیفی بین تیرها قرار میگیرند. این کار با دقت زیاد باید انجام شود تا توزیع بار یکنواخت باشد. نکات نظارتی:
- استفاده از ملات مخصوص (ملات چسبنده با مقاومت فشاری حداقل ۲۵ MPa) برای اتصال بلوکها به تیرها.
- تایید صحت فاصلهگذاری بلوکها با دستگاههای اندازهگیری دیجیتال؛ هر بلوک باید در مرکز تیر قرار گیرد.
- اطمینان از عدم وجود حفرههای هوا یا خلاء در ملات؛ این امر میتواند منجر به ترکخوردگی در آینده شود.
۵. عایقکاری و پایانکاری
پس از تثبیت کامل بلوکها، لایههای عایق حرارتی (پلیاستایرن یا فوم پلیاورتان) و عایق صوتی بر روی سطح سقف قرار میگیرد. سپس میتوان پوشش نهایی مانند گچ، کاغذ دیواری یا مصالح تزئینی را اجرا کرد. نکات مهم:
- تضمین عدم وجود نقاط ترکدار در لایه عایق؛ این موارد باید با مشبندی یا نوارهای تقویتکننده رفع شوند.
- انجام تست نفوذپذیری هوا برای اطمینان از عملکرد بهینه عایقسازی.
- ثبت تمام مراحل عایقکاری در دفترچه کار و دریافت تأییدیه نظارتی.
۶. تست نهایی و تحویل پروژه
در پایان، تیم نظارتی باید یک سری آزمونهای نهایی را انجام دهد تا صحت اجرای سقف را تأیید کند. این آزمونها شامل:
- تست بارگذاری موقت (بار آزمون) برای بررسی رفتار ترکیبی تیر و بلوک تحت فشار.
- بازرسی بصری برای شناسایی هرگونه ترک یا نشت در ملات.
- گزارش نهایی که شامل نتایج آزمونها، اسناد فنی و گواهینامههای کیفیت است.
نکات کلیدی نظارتی برای تضمین کیفیت
برای اطمینان از اینکه سقف تیرچه بلوک بدون نقص اجرا میشود، نظارتکنندگان باید به موارد زیر توجه ویژه داشته باشند:
- دقت در اندازهگیریها: هر انحراف کوچک در ارتفاع یا فاصله میتواند منجر به توزیع نابرابر بار و ایجاد مشکلات بعدی شود.
- کیفیت مصالح: استفاده از تیرهای پیشساخته با گواهی کیفیت، بلوکهای با استانداردهای فشاری و ملات با ترکیب صحیح سیمان، ماسه و افزودنیها.
- فرآیند ملاتکاری: زمانبرداری صحیح (زمان کار) برای ملات، رعایت نسبت آب/سیمان، و انجام کمپاکشن مناسب.
- پوششهای حفاظتی: استفاده از لایههای ضدآبپذیری برای جلوگیری از نفوذ رطوبت به داخل سازه، بهویژه در مناطق مرطوب.
- مستندسازی دقیق: تمامی مراحل باید بهصورت مستند، شامل عکسبرداری، گزارشهای روزانه و امضای مسئولان ثبت شود.
نتیجهگیری
سقف تیرچه بلوک، ترکیبی هوشمند از سرعت، هزینهبهینه و قابلیتپذیری در برابر نیروهای دینامیک است؛ اما برای بهرهبرداری کامل از این مزایا، رعایت دقیق مراحل اجرایی و نظارتی ضروری است. با پیروی از راهنمای گام به گام ارائهشده و توجه به نکات کلیدی نظارتی، میتوانید اطمینان حاصل کنید که پروژهتان نه تنها از نظر فنی بینقص باشد، بلکه در طول عمر ساختمان نیز عملکردی ایمن و پایدار ارائه دهد.
