دربهای ریلی پارکینگ و موتورهای بازویی کرکره از مهمترین تجهیزات امنیتی و عملکردی در ساختمانهای تجاری و مسکونی محسوب میشوند. نصب صحیح این سیستمها نهتنها موجب افزایش طول عمر محصول میشود، بلکه ایمنی کاربران را نیز تضمین میکند. در این راهنمای جامع، به بررسی گامبهگام نصب دربهای ریلی پارکینگ و موتورهای بازویی کرکره میپردازیم و نکات کلیدی فنی و ایمنی را برای هر دو نوع محصول بیان میکنیم.

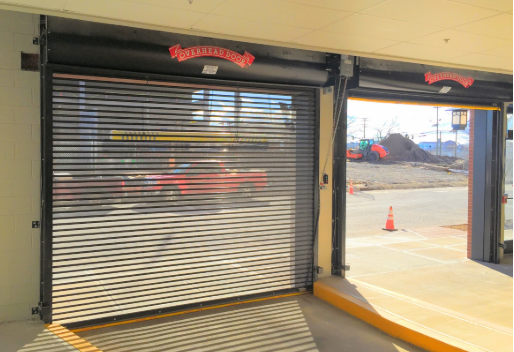

انواع دربهای ریلی پارکینگ
دربهای ریلی به دو دسته اصلی تقسیم میشوند: دربهای رولآپ (Roll‑Up) و دربهای اورهد (Overhead). هر کدام بسته به کاربرد، فضای موجود و وزن درب ویژگیهای خاص خود را دارند.
در انتخاب نوع درب، موارد زیر باید مورد توجه قرار گیرند:
- ارتفاع و عرض بازشو: دربهای رولآپ برای فضاهای محدود مناسباند؛ در حالی که دربهای اورهد برای بازشوهای بزرگتر و وزنهای سنگینتر به کار میروند.
- وزن درب: وزن کلیدواژههای مهمی چون چرخش، کشش سیم و فشار هواست؛ بنابراین موتور مناسب باید با توجه به وزن انتخاب شود.
- محیط نصب: دربهای رولآپ در فضاهای داخلی و خارجی با رطوبت کم عملکرد بهتری دارند، در حالی که دربهای اورهد میتوانند در شرایط آب و هوایی سختتر نیز کار کنند.
آشنایی با موتورهای بازویی کرکره
موتورهای بازویی کرکره (Arm Motor) برای کنترل دقیق باز و بسته شدن دربهای ریلی طراحی شدهاند. این موتورها معمولاً شامل یک بازوی مکانیکی، یک موتور الکتریکی، و یک سیستم کنترل الکترونیکی میشوند.
ویژگیهای کلیدی موتورهای بازویی شامل توان (کلاسهای ۱ تا ۴)، سرعت باز و بسته شدن، و قابلیت اتصال به سیستمهای هوشمند میباشد. انتخاب موتور مناسب بر پایه وزن درب، تعداد دفعات استفاده روزانه و نیاز به کنترل از راه دور انجام میشود.
آمادهسازی محل نصب
نقشهبرداری دقیق
قبل از شروع نصب، نقشهای دقیق از فضای نصب تهیه کنید. این نقشه باید شامل ابعاد دقیق بازشو، مکان دقیق نصب موتور، مسیر سیمکشی و محل نصب قطعات ایمنی (مانند سوئیچهای اضطراری) باشد.
ابزارها و مواد مورد نیاز
- آچار فرانسه و کلیدهای سوکت
- دستگاه برش فلزی (در صورت نیاز به برش پروفیل)
- سطحسنج دیجیتال برای تنظیم دقیق ارتفاع درب
- دستگاه تست ولتاژ و جریان برق
- چسبهای صنعتی و پیچ و مهرههای استاندارد
- کابلهای قدرت و سیگنال (با گرهکشی مناسب)

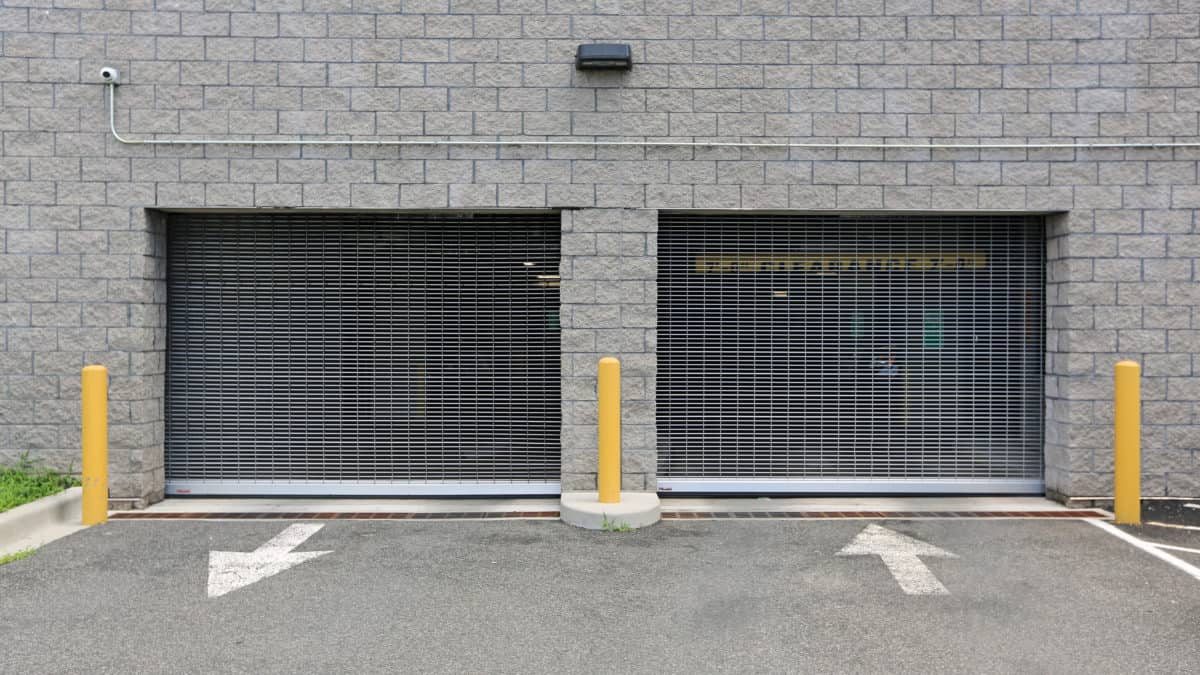

نصب درب ریلی رولآپ
مرحله ۱: نصب پروفیلهای راهنما
پروفیلهای راهنما باید به صورت عمودی و با دقت بالا به دیوار یا ستونهای سازه متصل شوند. برای این کار از سطحسنج دیجیتال استفاده کنید تا خطی کاملاً عمودی حاصل شود. پس از نصب، پروفیلها باید با پیچهای مقاوم بهصورت محکم ثابت شوند.
مرحله ۲: نصب قطعات مکانیکی درب
قابهای درب، رولرها و قطعات چرخشی باید بر روی پروفیلها قرار گیرند. اطمینان حاصل کنید که رولرها بهصورت آزاد حرکت میکنند و هیچ مانعی در مسیرشان وجود ندارد. در این مرحله، استفاده از چسبهای صنعتی برای جلوگیری از لغزش قطعات توصیه میشود.
مرحله ۳: نصب موتور رولآپ
موتور باید در موقعیتی نصب شود که بتواند بهراحتی به محور درب متصل شود و دسترسی به سیمکشی برای تعمیرات بعدی حفظ شود. پیش از نصب، وزن درب را بهدقت محاسبه کرده و توان موتور (کلاس) مناسب را انتخاب کنید. پس از نصب، اتصال مکانیکی بین موتور و محور درب با پیچهای با گرهکشی مخصوص انجام میشود.
مرحله ۴: سیمکشی و تنظیمات الکترونیکی
سیمکشی باید مطابق با استانداردهای IEC 60335-2-24 انجام شود. از کابلهای مقاوم در برابر حرارت و رطوبت استفاده کنید و تمامی اتصالات را با گرهکشی مناسب ایمن کنید. پس از اتصال، با دستگاه تست ولتاژ، صحت اتصال برق و جریان مورد نیاز موتور را بررسی کنید.
مرحله ۵: تنظیمات نهایی و تست عملکرد
پس از نصب، درب را چندین بار باز و بسته کنید تا اطمینان حاصل شود که حرکت یکنواخت و بدون لرزش است. تنظیمات سرعت و زمان باز شدن را از طریق کنترلکننده الکترونیکی انجام دهید. در صورتی که درب بهدرستی بسته نمیشود، تنظیمات فشار پشتیبانی (spring tension) را بازنگری کنید.
نصب موتور بازویی کرکره
مرحله ۱: نصب پایه موتور
پایه موتور باید بر روی یک سطح صاف و محکم (مانند دیوار بتنی) نصب شود. برای این کار ابتدا محل نصب را با دریل سوراخ کنید و سپس با استفاده از پیچهای M12 پایه را بهصورت محکم به سازه متصل کنید.
مرحله ۲: اتصال بازوی مکانیکی به درب
بازوی مکانیکی باید به نقطهای از درب که وزن متعادل توزیع میشود، متصل شود. این اتصال باید با استفاده از اتصالات قفلدار انجام شود تا در برابر فشارهای ناگهانی مقاومت کند.
مرحله ۳: سیمکشی و اتصال به کنترل
سیمهای قدرت را از منبع برق (230 V) به موتور وصل کنید و سپس کابل سیگنال را به واحد کنترل (PLC یا ریموت) متصل نمایید. در این مرحله، حتماً از کلید قطع اضطراری در نزدیکی درب استفاده کنید تا در مواقع خطر بتوانید سیستم را سریعاً قطع کنید.
مرحله ۴: تنظیمات نرمافزاری
پس از اتصال الکتریکی، نرمافزار تنظیمات موتور را باز کنید و مقادیر زیر را تنظیم کنید:
- حداکثر سرعت باز و بسته شدن (بر مبنای وزن درب)
- زمان تأخیر قبل از بازگشت خودکار (Auto‑Close)
- حساسیت سوئیچهای ایمنی (مانند سوئیچهای مینیفشار)
تست عملکرد را با فشار دادن دکمههای کنترل انجام دهید و از صحت عملکرد درب در تمامی موقعیتها اطمینان حاصل کنید.
نکات ایمنی و نگهداری پس از نصب
بازرسی دورهای
بهصورت ماهانه، تمام پیچها، رولرها و قطعات مکانیکی را بررسی کنید و در صورت لزوم سفت کنید. همچنین، سیستم الکتریکی را با دستگاه تست جریان بررسی کنید تا از عدم وجود نشت یا اتصال کوتاه مطمئن شوید.
تمیزکاری و روانسازی
رولرها و مسیرهای حرکت درب باید بهصورت منظم با مواد روانساز مخصوص فلزات (مانند گریزهای سیلیکونی) چرب شوند. این کار باعث کاهش سایش و افزایش طول عمر قطعات میشود.
آموزش کاربران نهایی
به کاربران نهایی نحوه استفاده صحیح از کلیدهای اضطراری، دکمههای باز و بسته، و روشهای گزارش خرابی را آموزش دهید. این امر بهخصوص در محیطهای تجاری که تعداد کاربران زیاد است، اهمیت ویژهای دارد.
خطاهای رایج و راهحلهای آن
- دبیت نادرست موتور: اگر درب بهسرعت کافی باز نمیشود، احتمالاً موتور انتخابشده توان کافی برای وزن درب ندارد. در این صورت، موتور با کلاس بالاتر تعویض شود.
- لرزش یا صدای زیاد در هنگام حرکت: این مشکل معمولاً بهدلیل عدم تنظیم صحیح فشار پشتیبانی (spring tension) یا سفت نبودن رولرها است. تنظیم مجدد فشار و سفت کردن رولرها مشکل را رفع میکند.
- قطع ناگهانی برق: اطمینان حاصل کنید که منبع تغذیه دارای فیلتر و محافظ برق (Surge Protector) باشد و کلیه اتصالات سیمکشی بهدرستی انجام شده باشد.
سوالات متداول (FAQ)
آیا میتوان درب ریلی را بدون موتور نصب کرد؟
بله، دربهای ریلی میتوانند بهصورت دستی (Manual) عمل کنند، اما برای کاربردهای تجاری و پارکینگهای بزرگ توصیه میشود که از موتور استفاده شود تا سرعت و راحتی عملیات افزایش یابد.
چگونه میتوان عمر موتور را افزایش داد؟
با انجام نگهداری منظم، استفاده از روانسازهای مناسب، اطمینان از تهویه مناسب فضای نصب و جلوگیری از بارهای بیشازحد بر روی درب میتوان عمر موتور را بهطور قابلتوجهی افزایش داد.
آیا نصب درب ریلی نیاز به مجوز خاصی دارد؟
در بسیاری از شهرها، نصب دربهای بزرگ تجاری نیاز به اخذ مجوز از سازمانهای نظارت بر ساختمان دارد. پیش از شروع نصب، با مقامات محلی مشورت کنید تا از رعایت قوانین اطمینان حاصل شود.
نتیجهگیری
نصب صحیح دربهای ریلی پارکینگ و موتورهای بازویی کرکره ترکیبی از دانش فنی، دقت در اجرا و رعایت اصول ایمنی است. با پیروی از مراحل ذکر شده و توجه به نکات نگهداری، میتوانید اطمینان حاصل کنید که سیستمهای درب شما برای سالها عملکردی بینقص و ایمن خواهند داشت. در صورت مواجهه با هر گونه مشکل فنی، مشاوره با تکنسینهای متخصص و استفاده از قطعات اصلی تولیدکننده توصیه میشود.
