اندازگیری صحیح ابعاد پنجرههای دوجداره، پیشنیاز اساسی برای نصب فریمهای فلزی با کیفیت و جلوگیری از هزینههای اضافی در مراحل بعدی است. هر میلیمتر اشتباه میتواند منجر به نشت هوا، کاهش عایقبندی حرارتی و حتی شکستگی شیشه شود؛ بنابراین، شناخت دقیق روشهای اندازهگیری و ابزارهای مورد نیاز برای هر پروژه ساختمانی، امری حیاتی میباشد.
آمادگی اولیه و ابزارهای ضروری
قبل از شروع به کار، اطمینان حاصل کنید که تمام ابزارهای زیر در دسترس باشند:
- نوار متر دقیق (تا 0.5 mm): برای اندازهگیری طول و عرض فریم.
- کالپر لیزری یا مینیمتر دیجیتال: برای تعیین عمق دقیق جایگیری شیشه در فریم.
- سطحسنج دیجیتالی: برای بررسی تراز بودن لبههای پنجره.
- کاغذ مقیاسدار یا برنامههای موبایل: جهت ثبت مقادیر بهصورت دیجیتال.
مراحل گام به گام اندازهگیری دقیق
1. تعیین نقطه مرجع (Reference Point)
در هر پنجره، نقطهای که بهعنوان مرجع اصلی استفاده میشود، معمولاً لبه داخلی فریم است. برای جلوگیری از خطاهای ناشی از انحراف، ابتدا با استفاده از سطحسنج، لبههای فریم را بررسی کنید و مطمئن شوید که کاملاً افقی یا عمودی هستند.
2. اندازهگیری عرض داخلی فریم
نوار متر را بهصورت محکم درون فریم قرار داده و از لبه داخلی سمت چپ تا لبه داخلی سمت راست اندازهگیری کنید. این مقدار باید دو بار تکرار شود؛ یک بار برای اطمینان از دقت و بار دیگر برای ثبت در دفتر کار یا برنامه موبایل.
3. اندازهگیری ارتفاع داخلی فریم
بهصورت مشابه، ارتفاع را از لبه داخلی بالایی تا لبه داخلی پایینی اندازهگیری کنید. توجه داشته باشید که دربهای بزرگ یا پنجرههای کشویی، ممکن است اختلافی بین دو سمت بالا و پایین وجود داشته باشد؛ در این حالت، هر دو مقدار را جداگانه ثبت کنید.

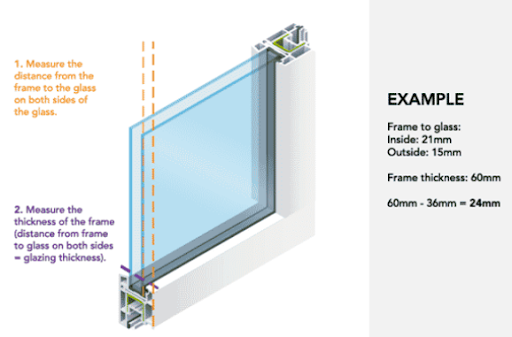

4. تعیین عمق جایگیری شیشه (Depth Measurement)
عمق فریم بهویژه در پنجرههای دوجداره بسیار مهم است؛ زیرا شیشههای دو لایه باید بهدرستی درون فریم قرار گیرند تا از ورود رطوبت جلوگیری شود. برای این کار، میتوانید از کالپر لیزری یا مینیمتر دیجیتال استفاده کنید.
5. محاسبه ابعاد نهایی شیشه
پس از ثبت مقادیر عرض، ارتفاع و عمق، برای بهدست آوردن ابعاد دقیق شیشه، باید از این مقادیر مقدار پوشش (Clearance) را که معمولاً بین 3 تا 5 mm است، کسر کنید. این مقدار بهعنوان فضای خالی بین شیشه و فریم عمل میکند تا در زمان انبساط حرارتی یا نصب، فشار بیش از حد بر شیشه وارد نشود.
مثال: اگر عرض داخلی فریم 1200 mm باشد و پوشش 4 mm در هر طرف در نظر بگیریم، عرض شیشه نهایی برابر خواهد بود با 1192 mm.
نکات کلیدی برای جلوگیری از خطاهای رایج
- دقت در ثبت مقادیر: همیشه مقادیر را دو بار چک کنید و در دفتر یا برنامه موبایل ثبت کنید.
- حفظ ثابت بودن دما: در شرایط بسیار گرم یا سرد، طول و عرض مواد ممکن است تغییر کند؛ بنابراین بهتر است اندازهگیری را در دمای متوسط انجام دهید.

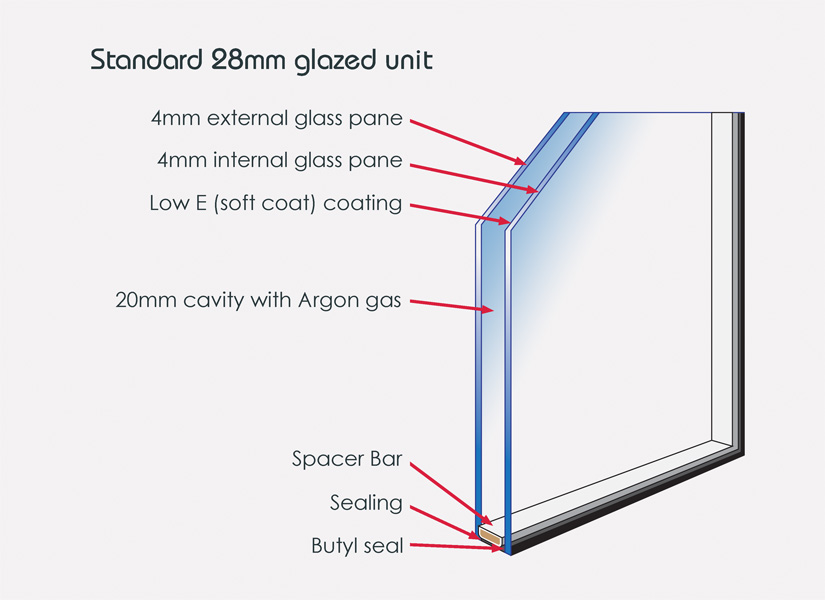

- استفاده از شیشه استاندارد: در صورت امکان، از شیشههای با استانداردهای بینالمللی (مانند 28 mm استاندارد) استفاده کنید تا از همسویی با فریم مطمئن باشید.

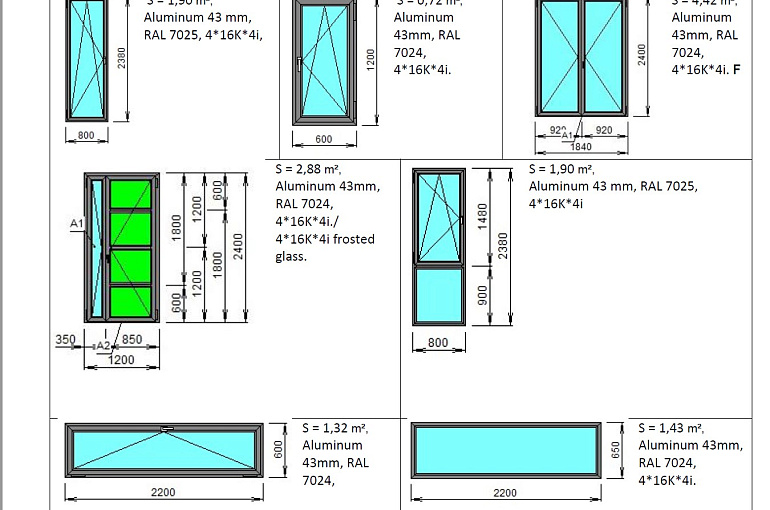

چگونه فریم فلزی را بر اساس ابعاد محاسبه شده تنظیم کنیم
پس از تکمیل مرحله اندازهگیری، فریم فلزی باید بر پایه ابعاد دقیق شیشه ساخته شود. در این مرحله، تولیدکنندگان فریم معمولاً از دادههای CAD برای برش دقیق استفاده میکنند. برای اطمینان از سازگاری کامل، نکات زیر را رعایت کنید:
- اطمینان از اینکه عمق فریم با عمق شیشه هماهنگ باشد؛ در غیر این صورت، ممکن است شیشه بهدرستی درون فریم نشیند.
- در نظر گرفتن فضای کافی برای عایقکاری (مانند فوم یا نوار عایق حرارتی) که ممکن است بهاضافهبار عمق منجر شود.
- بررسی دقیق نقاط اتصال فریم به سازه اصلی ساختمان؛ این نقاط باید بهدقت محکمسازی شوند تا از لرزش یا تغییر شکل فریم جلوگیری شود.
اهمیت تست نهایی پس از نصب
پس از نصب فریم و قرار دادن شیشه داخل آن، انجام تستهای زیر الزامی است:
- آزمون فشار هوا: برای اطمینان از عدم نشت هوا و کارایی عایق حرارتی.
- آزمون آببندی: با پاشش آب روی شیشه و بررسی وجود رطوبت در فضای داخلی فریم.
- بررسی تراز: با استفاده از سطحسنج، اطمینان حاصل کنید که فریم کاملاً افقی یا عمودی نصب شده است.
نتیجهگیری و توصیههای نهایی
اندازگیری دقیق ابعاد پنجرههای دوجداره، نه تنها بهدست آوردن ظاهر زیبا و منطبق با استانداردهای ساختمانی کمک میکند، بلکه عملکرد انرژیبخش و طول عمر محصول را نیز بهبود میبخشد. با رعایت مراحل فوق، استفاده از ابزارهای مناسب و ثبت دقیق مقادیر، میتوانید از بروز مشکلات پس از نصب جلوگیری کنید و فریمهای فلزی با کیفیت بالا را بهسرعت و بدون هزینههای اضافی بهدست آورید.
