فونداسیون نواری به عنوان یکی از پایههای اساسی در ساخت و سازهای مسکونی و تجاری، نقش حیاتی در تحمل بارهای عمودی و افقی سازه دارد. یکی از مهمترین چالشهای مهندسان و کارگران سایت، محاسبه دقیق حجم بتن مورد نیاز برای این نوع فونداسیون است؛ چرا که اشتباه در این محاسبه میتواند منجر به هزینههای اضافی، ضعف در عملکرد سازه یا حتی خطرات ایمنی شود. در ادامه به بررسی گامبهگام روشهای محاسبه حجم بتن برای فونداسیون نواری میپردازیم و نکات کلیدی را برای بهبود دقت محاسبه ارائه میدهیم.
درک ساختار فونداسیون نواری
فونداسیون نواری معمولاً به صورت یک یا چند ردیف مستطیل شکل از بتن مسلح ساخته میشود که زیر هر دیوار یا ستون اصلی قرار میگیرد. این فونداسیون میتواند به دو صورت فونداسیون نواری تکلایه یا فونداسیون نواری دو لایه اجرا شود؛ که در هر دو حالت، تعیین دقیق ابعاد (طول، عرض و ارتفاع) برای محاسبه حجم بتن ضروری است.
معرفی پارامترهای کلیدی
- طول (L): طول کل فونداسیون در جهت افقی؛ معمولاً برابر با طول دیوار یا ستون است.
- عرض (W): عرض فونداسیون که بسته به بارگذاری و نوع خاک میتواند بین 30 تا 60 سانتیمتر متغیر باشد.
- ارتفاع (H): ارتفاع یا عمق فونداسیون که به عمق پی خاک و بارهای اعمالی بستگی دارد؛ معمولاً بین 40 تا 80 سانتیمتر تنظیم میشود.

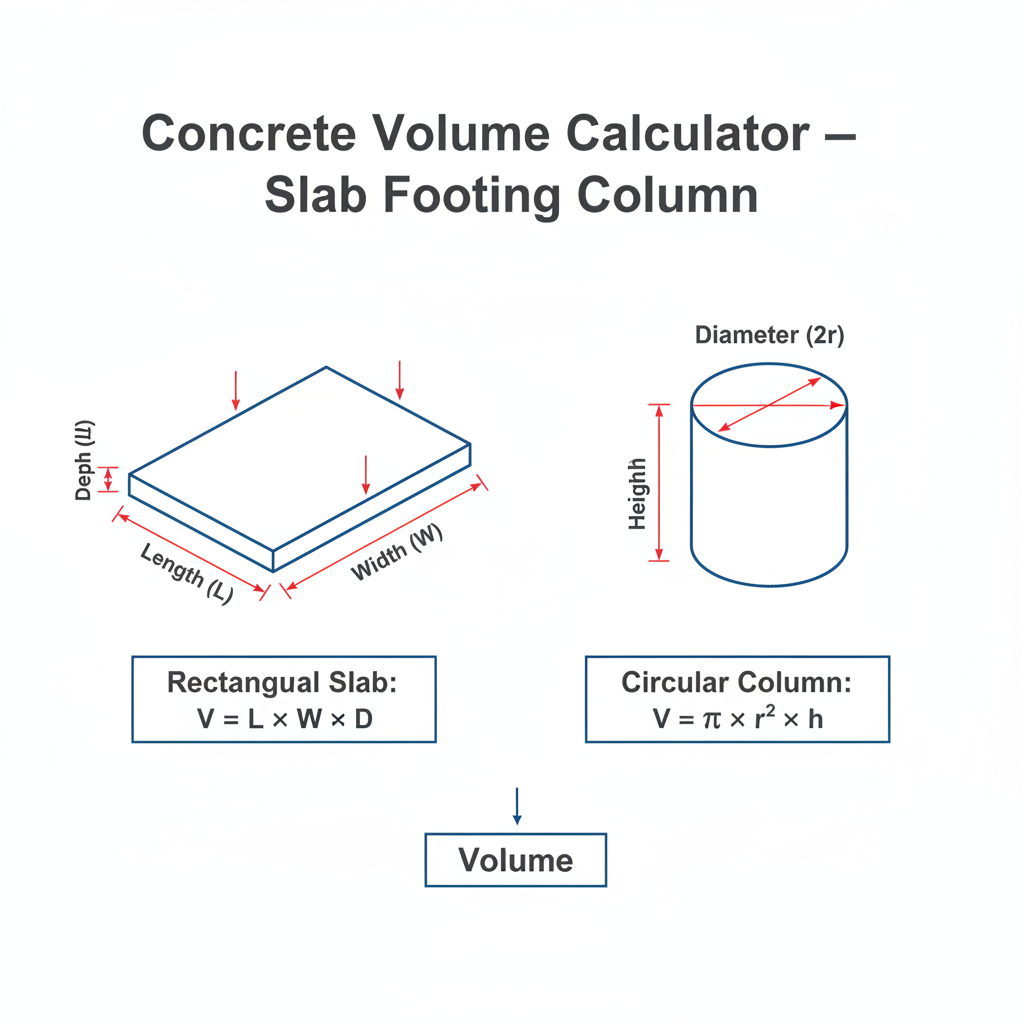

فرمول محاسبه حجم بتن
محاسبه ساده حجم بتن بر پایهٔ فرمول هندسی مستطیل انجام میشود:
V = L × W × H
در اینجا V حجم بتن بر حسب متر مکعب است. برای تبدیل مقادیر به متر، لازم است طول، عرض و ارتفاع را از سانتیمتر به متر تقسیم بر 100 کنید. بهعنوان مثال، اگر طول فونداسیون 6 متر، عرض 0.4 متر و ارتفاع 0.5 متر باشد، حجم بتن بهصورت زیر محاسبه میشود:
V = 6 × 0.4 × 0.5 = 1.2 متر مکعب.
محاسبه برای فونداسیونهای چند ردیفی
در پروژههای بزرگ، فونداسیون نواری ممکن است شامل چند ردیف متوالی باشد. برای اینگونه موارد، حجم کلی را با جمع حجم هر ردیف محاسبه میکنیم. بهعنوان مثال، اگر سه ردیف با طولهای 6، 4 و 5 متر، عرض ثابت 0.4 متر و ارتفاع 0.5 متر داشته باشیم، حجم کل به صورت زیر خواهد بود:
V = (6 + 4 + 5) × 0.4 × 0.5 = 7.5 متر مکعب.
در نظر گرفتن ضریب امنیتی و ضایعات
بهمنظور جلوگیری از کمبود بتن در طول عملیات، معمولاً یک ضریب امنیتی بین 5 تا 10 درصد به حجم محاسبهشده اضافه میشود. همچنین، در صورت وجود ضایعات (مانند ریختن بتن در قالبهای نامنظم) میتوان یک ضریب ضایعات 2 تا 3 درصد را به حجم نهایی اضافه کرد. بنابراین، برای مثال اگر حجم محاسبهشده 7.5 متر مکعب باشد، با ضریب امنیتی 8 درصد حجم نهایی بهصورت زیر خواهد شد:
حجم نهایی = 7.5 × (1 + 0.08) = 8.1 متر مکعب.
انتخاب نسبت مخلوط بتن
نسبت مخلوط بتن (سیمان، ماسه، سنگدانه) بسته به نوع پروژه و مقاومت مورد نیاز متفاوت است. برای فونداسیون نواری که معمولاً نیاز به مقاومت فشاری C25 دارد، نسبت مخلوط رایج به شکل زیر است:
- سیمان: 1 قسمت
- ماسه: 2 قسمت
- سنگدانه (دانهبندی متوسط): 3 قسمت

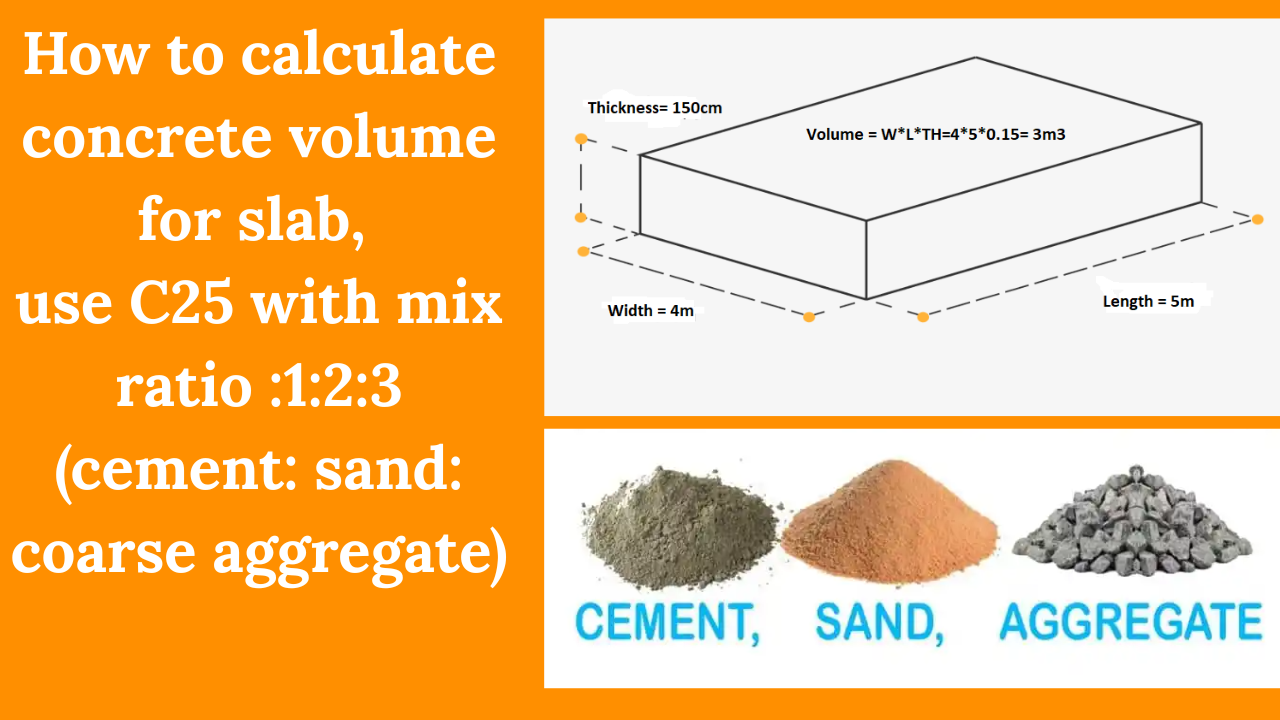

این نسبت بهصورت عددی (1:2:3) شناخته میشود و میتواند با افزودن افزودنیهای شیمیایی یا آبپیمانساز بهبود یابد. در ادامه یک تصویر نمونه از محاسبه حجم بتن برای فونداسیون نواری با این نسبت مخلوط نمایش داده میشود:
محاسبه مقدار مواد اولیه
پس از تعیین حجم کلی بتن، میتوان مقدار هر یک از مواد اولیه را بهصورت زیر محاسبه کرد (با فرض چگالی سیمان 1440 kg/m³، ماسه 1600 kg/m³ و سنگدانه 1500 kg/m³):
- حجم سیمان = (حجم کل × نسبت سیمان) / مجموع نسبتها
- حجم ماسه = (حجم کل × نسبت ماسه) / مجموع نسبتها
- حجم سنگدانه = (حجم کل × نسبت سنگدانه) / مجموع نسبتها
بهعنوان مثال، برای حجم نهایی 8.1 متر مکعب و نسبت 1:2:3 (مجموع نسبتها 6)، حجم سیمان برابر خواهد شد:
حجم سیمان = 8.1 × 1 / 6 = 1.35 متر مکعب.
سپس با ضرب در چگالی سیمان، وزن سیمان بهدست میآید: 1.35 × 1440 ≈ 1944 kg (حدود 2 تن). همین محاسبات برای ماسه و سنگدانه نیز انجام میشود.
نکات عملی برای اجرای دقیق رویسایت
در زمان اجرای فونداسیون نواری، رعایت موارد زیر میتواند دقت محاسبهها را بهطور قابل توجهی افزایش دهد:
- اندازهگیری دقیق: از ابزارهای دقیق مانند لیزر متر یا نوار اندازهگیری با دقت 1 mm استفاده کنید.
- ثبت تغییرات: هر گونه تغییر در ابعاد یا عمق حفره باید بلافاصله در محاسبه بازنگری شود.
- محاسبه ترکیب آب-سیمان: نسبت آب به سیمان (W/C) برای رسیدن به مقاومت مورد نظر مهم است؛ معمولاً برای C25 مقدار W/C بین 0.45 تا 0.55 توصیه میشود.
- استفاده از ماشین حساب آنلاین: ابزارهای محاسبه حجم بتن میتوانند زمان کار را کاهش دهند و احتمال خطا را کاهش کنند. در ادامه تصویری از یک ماشین حساب آنلاین حجم بتن آورده شده است:
بهینهسازی زمان و هزینه
با برنامهریزی دقیق و محاسبه صحیح حجم بتن، میتوانید از دو مشکل رایج در پروژههای ساختمانی جلوگیری کنید: (1) کمبود بتن که باعث توقف کار و هزینههای اضافی میشود و (2) اضافهکاری که منجر به هدر رفت مواد و هزینههای غیرضروری میشود. علاوه بر این، استفاده از مخلوطهای بهینه میتواند مصرف سیمان را کاهش داده و به پایداری محیطزیست کمک کند.
نمونهگیری و آزمون کیفیت بتن
پس از ریختن بتن در قالب فونداسیون نواری، انجام آزمونهای استاندارد (مانند آزمون فشار فشاری روی نمونههای سیلندری) الزامی است تا اطمینان حاصل شود که مقاومت مورد انتظار (مثلاً C25) حاصل شده است. نتایج این آزمونها میتواند بازخوردی برای تنظیم نسبت مخلوط یا مقدار آب-سیمان در پروژههای آینده فراهم کند.
پیشنهادات برای پروژههای بزرگتر
در پروژههای صنعتی یا تکمنظوره که فونداسیون نواری بهصورت گستردهتری اجرا میشود، میتوان از نرمافزارهای BIM برای مدلسازی سهبعدی و محاسبه خودکار حجم بتن بهره برد. این ابزارها امکان یکپارچهسازی دادههای ژئوتکنیک، سازه و هزینه را فراهم میآورند و باعث کاهش خطاهای انسانی میشوند.
نتیجهگیری
محاسبه دقیق حجم بتن برای فونداسیون نواری، ترکیبی از دانش فنی، ابزارهای اندازهگیری صحیح و رعایت استانداردهای ساختمانی است. با پیروی از مراحل ذکر شده—از تعیین ابعاد پایه تا افزودن ضریب امنیتی، انتخاب نسبت مخلوط مناسب و انجام آزمونهای کیفی—میتوانید اطمینان حاصل کنید که فونداسیون شما بهصورت ایمن، اقتصادی و با کیفیت مطلوب اجرا میشود. در نهایت، استفاده از تصویرهای آموزشی و ابزارهای دیجیتال میتواند فرآیند محاسبه را سادهتر و دقیقتر سازد.
